Descripción del proyecto

En esta actividad construiremos una estructura de diseño libre, en la que ubicaremos el Sensor de HUMEDAD DE SUELO en una posición en la que podamos clavar el sensor en la tierra,  y en la parte frontal de la estructura ubicaremos una PANTALLA, donde podremos escribir mensajes.

Por el tiempo te pedimos que el armado sea bastante sencillo, asi podemos concentrarnos en la programación.

Utilizaremos el SENSOR HUMEDAD SUELO, que simplemente te indicará la presencia de TIERRA HÚMEDA o TIERRA SECA.

En esta experiencia, volcaremos agua en la tierra, y programaremos los mensajes de la pantalla.

A construir y conectar!

Como mencionamos antes, el dispositivo es de diseño libre, podés ver en el video nuevamente como podés armarlo.

Piezas y dispositivos

  • Ladrillo inteligente R8+
  • Sensor de humedad de suelo
  • 1 cable RJ11
  • Pantalla OLED

Sensores y Actuadores

Los sensores de humedad de suelo detectan la presencia de humedad por la variación de conductividad que sufre el sensor. Está conformado por 2 partes, la primera es la sonda en forma alargada, que se puede clavar en la tierra.

Pantalla OLED es una pantalla de 8 líneas por 20 caracteres por línea que permite escribir todo tipo de textos. Se puede establecer la duración del mensaje.

¡A conectar los componentes!

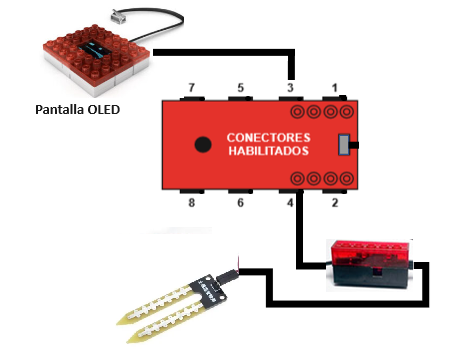

Conectar el Sensor Humedad a CON4 ( Pin Digital 7 y Analógico 3) del Ladrillo Inteligente «R10»

La Pantallita OLED en el CON3.

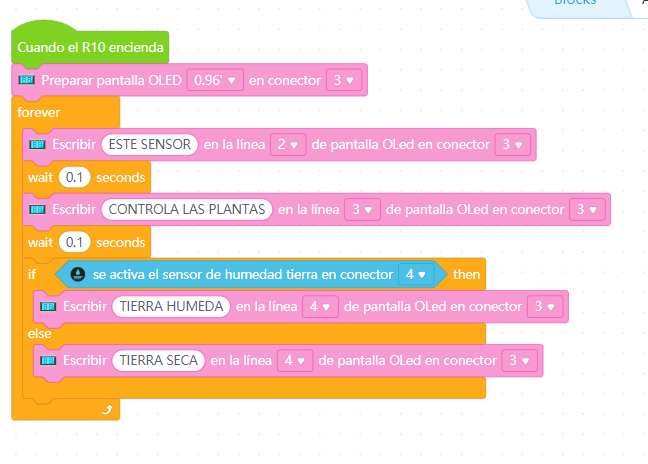

¡A programar!

Desafío:

  • Escribir más líneas de texto
  • Prender luces, o hacer un sonido cuando la tierra está seca
  • Se podría conectar un motor, que simule una bomba de agua para activar la tierra seca.
