Descripción del proyecto

Sigue habiendo muchas razones para saber utilizar el código telegráfico Morse

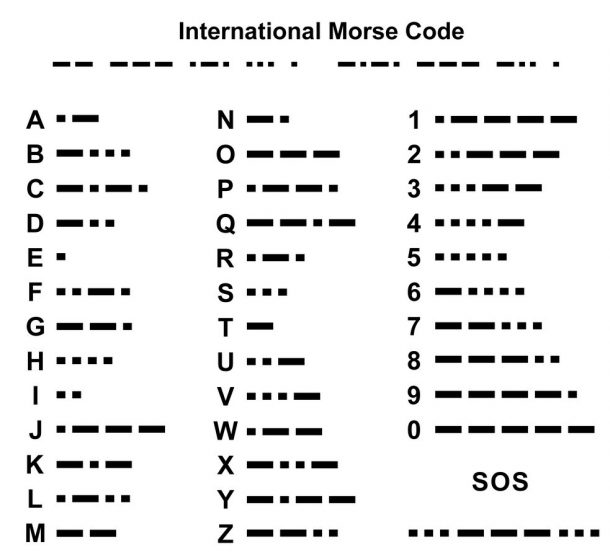

Hoy armaremos un dispositivo que permita hacer código morse con sonido y con luces. Por si no lo sabías, este código permite transmitir palabras con un código formado por puntos y líneas. El punto es considerado en el código Morse como una unidad, que en tiempo equivale aproximadamente a 40 milisegundos. La línea, en tiempo, equivale a tres puntos. Cada letra se separa por un silencio de tres puntos de duración, mientras que cada palabra se separa por cinco puntos.


¡A construír y conectar!

Haremos un diseño libre, que tiene que incluir un pulsador y un led.

Vamos a utilizar dos métodos para transmitir el mensaje:

  • Utilizando sonido
  • Utilizando luces

Vamos a utilizar tres medidas de tiempo:

  • Los puntos son de 1/2 segundo (500 milisegundos)
  • Las rayas son de 1 segundo    (1000 milisegundos)
  • El espacio es un silencio de dos segundos.  (2000 milisegundos)

Podemos elegir una sola palabra o una frase, por ejemplo:

HOLA

Lo cual en código morse se traduce de esta manera:

....     _ _ _      ._..     ._


Piezas y dispositivos

  • Ladrillo inteligente R8
  • Batería
  • 1 led bicolor
  • 1 pulsador
  • 2 Cables RJ11

Sensores y Actuadores

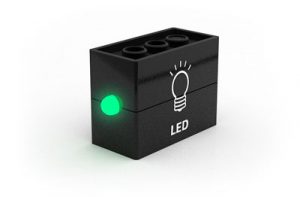

LED BICOLOR: Un LED es un diodo emisor de luz, es decir, un tipo particular de diodo que emite luz al ser atravesado por una corriente eléctrica.  En particular el LED bicolor  tiene la posibilidad de tener color verde, color rojo o mezclar ambos, logrando una tonalidad naranja.  Es ideal para darle luz y colores a nuestras construcciones Robóticas. Se puede utilizar en todos los puertos de «R8».

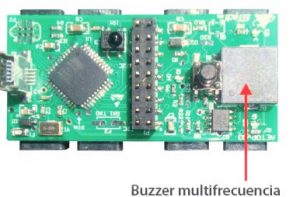

PARLANTE / BUZZER:  es un actuador que permite reproducir sonidos a diferentes frecuencias y de esta manera podemos crear melodías. Este componente se encuentra integrado al ladrillo inteligente «R8» a través del Pin digital 10. Es ideal para darle sonidos a nuestros robots.




¡A conectar los componentes!

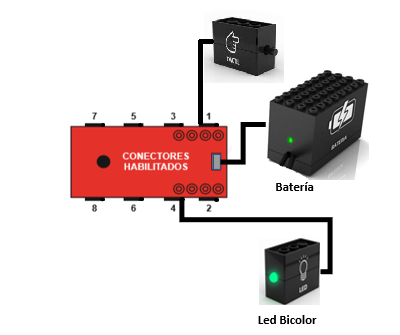

Conectar el pulsador en CON1 del Ladrillo Inteligente «R8» y el LED al conector CON4


¡A programar!

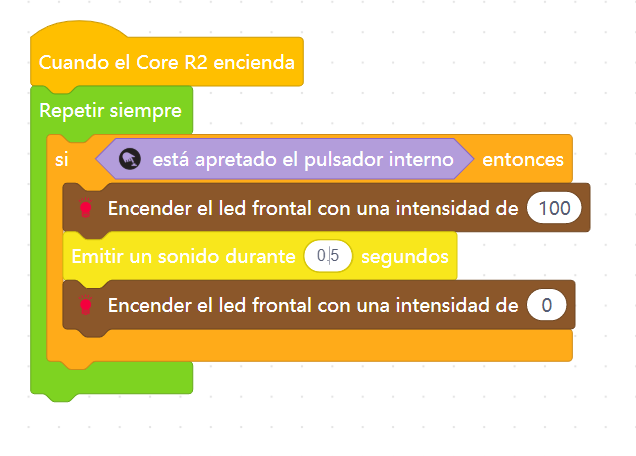

En primer lugar veamos como utilizar el pulsador para prender el led y para hacer el sonido. Este primer ejercició permitirá enviar código morse con el pulsador, tal como lo hacen los marineros.

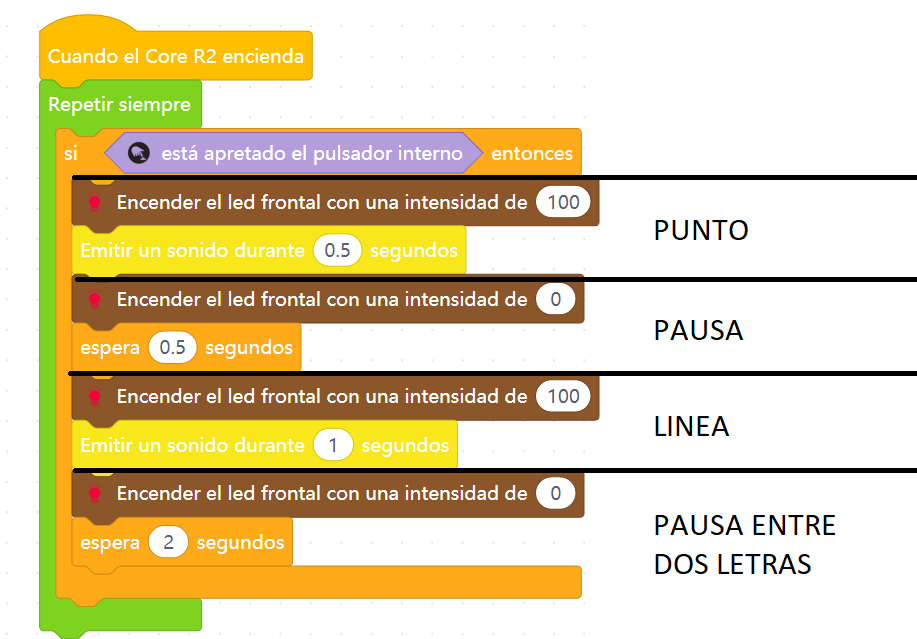

En este segundo código enviaremos el código equivalente a la letra A, con sonido y con luces.


Desafío:

Te animás a:

  1. Enviar tu nombre por código morse?
  2. Escribir la palabra HOLA ?
  3. Pedir ayuda desde un barco que se está hundiendo?

Curiosidades

Tras el naufragio del Titanic en 1912, un convenio internacional obligó a algunos barcos a designar a una persona para que estuviese permanentemente a la escucha de señales de socorro por radio. Ese mismo convenio estableció que "SOS" ?"punto-punto-punto raya-raya-raya punto-punto-punto"? sería la señal de socorro internacional, no como abreviatura de nada, sino porque era un patrón sencillo fácil de recordar y transmitir. La Guardia Costera suspendió la escucha en 1995, y en 1999 se suprimió la obligación de los barcos de vigilar la entrada de señales de socorro. A pesar de ello, la Armada estadounidense sigue enseñando como mínimo a algunos marinos a leer, enviar y recibir el código Morse.
