A construir y conectar!

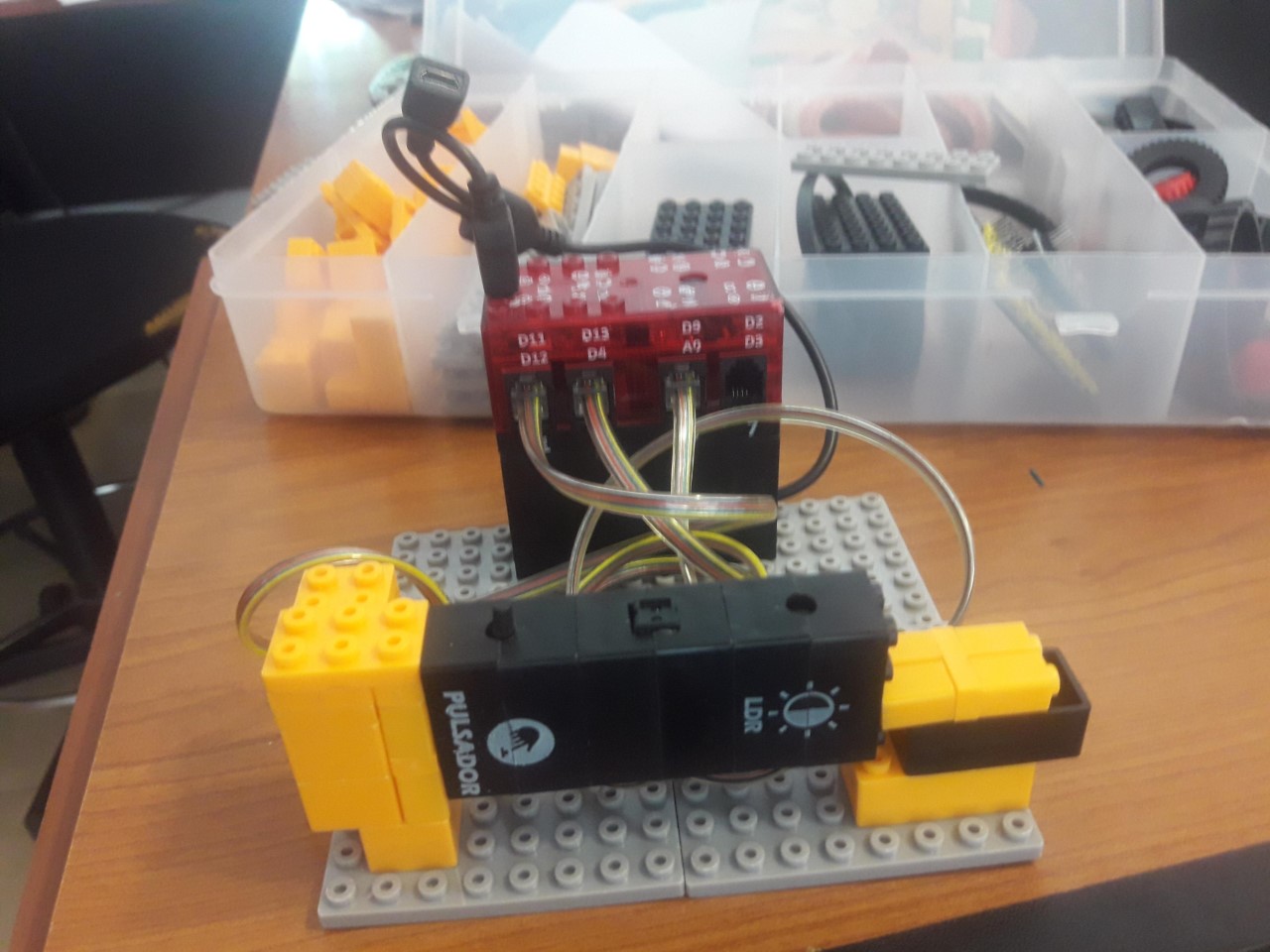

Construiremos el piano con diseño libre. No hay instrucciones específicas de armado simplemente les mostramos algunas fotos de una de las alternativas posibles.

Necesitamos una batería, el R8, 3 cable y los tres sensores (luz, infrarrojos y pulsador). Y toda la decoración extra que le quieras poner!



Piezas y dispositivos

  • Ladrillo inteligente R8
  • Batería
  • 1 sensor de luz
  • 1 pulsador
  • 1 sensor infrarrojo
  • 3 Cables RJ11

Sensores y Actuadores

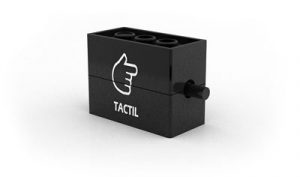

Un Pulsador o Sensor Táctil es un interruptor o un botón que envía una señal cuando se lo presiona.  Cuando se acciona emite un valor «Uno» o «Alto», de lo contrario emite un valor «Cero» o «Bajo».

Sensor de luz (LDR): es un Sensor Analógico que nos permite detectar y medir la intensidad de luz del ambiente. El mismo es muy pequeño y sencillo de utilizar. Se trata de una foto resistencia (LDR) sensible a la luz, y ofrece una resistencia mayor o menor en función de la cantidad de luz recibida. Son sensores ideales para proyectos de iluminación o cualquier proyecto que necesite detectar la luz ambiente. Se utiliza conectado a los puertos analógicos CON4 CON5 CON4 CON6 CON8 del KIT

Sensor infrarrojo (siguelineas): este sensor medir distancia enviando y recibiendo una luz que no se ve, similar a un control remoto. La detección del objeto se consigue por la reflexión (o no) del haz de luz infrarrojo sobre la superficie del objeto. Este sensor se utiliza habitualmente para detectar el color de un objeto, en nuestro caso, lo usaremos como un pulsador (al presionar en el sensor, tapamos el haz de luz)



¡A conectar los componentes!

Conectar el motor en CON1 y CON2 el Ladrillo Inteligente «R8»



¡A programar!

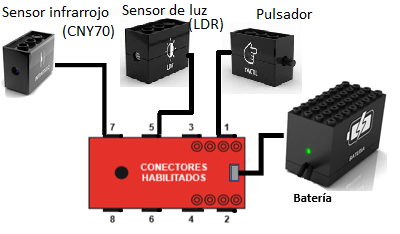

Antes de ver el programa recordemos la conexión: pusimos el pulsador en el puerto 1, el infrarrojos en el puerto 7 y el LDR en el puerto 5 (que es un puerto analógico, donde se debe conectar un LDR)
El programa es muy simple, solamente hay que detectar el sensor, y según eso emitir un sonido de una determinada frecuencia. Le ponemos una duración de 50 milisegundos para que represente el toque de un dedo en la tecla, así el sonido se mantendrá mientas el dedo se apoye en la tecla y cortará cuando el dedo la suelte.


¿Y la música cómo se logra?

Los sonidos del Parlante se programan  según la frecuencia que le corresponde a cada tono/nota musical que se quiera activar. En esta experiencia, usamos las 3 notas de la escala musical, DO, RE, MI.

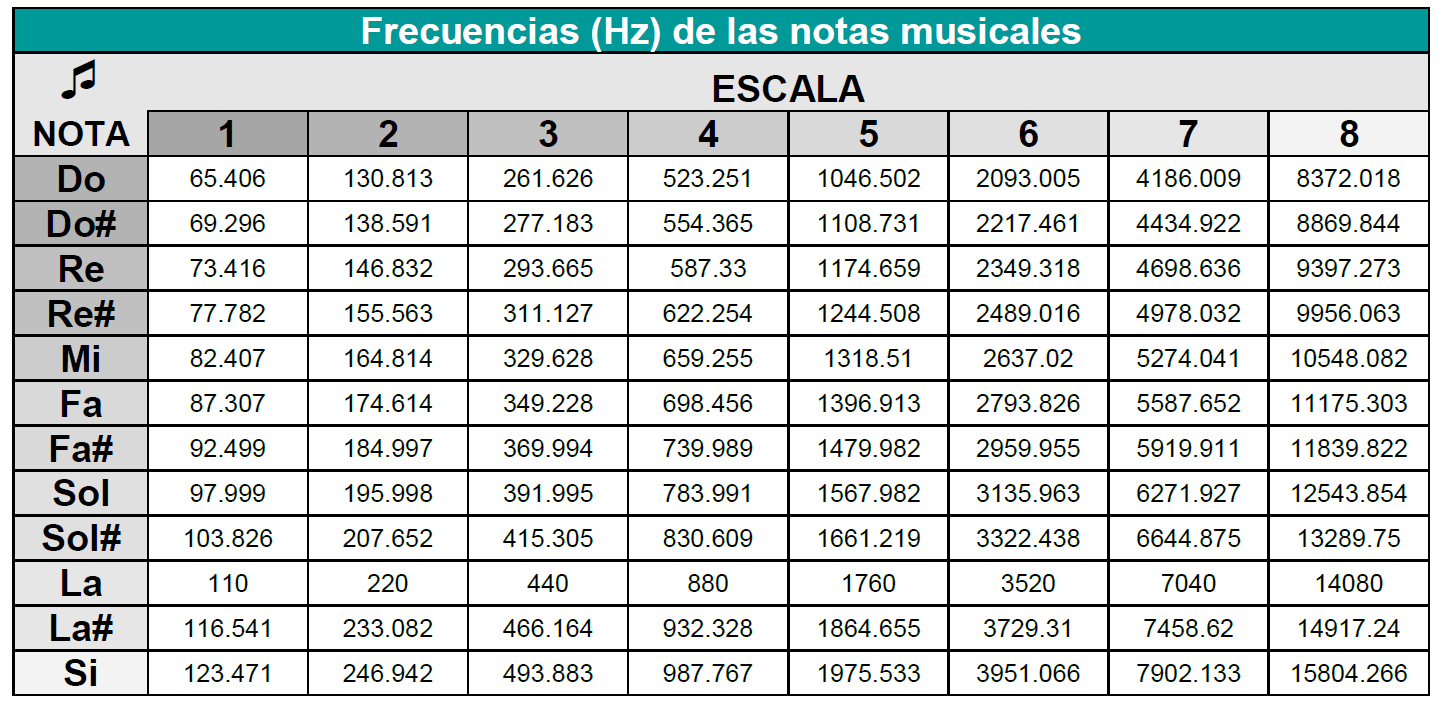

Te dejamos también una tabla con las distintas notas musicales para que puedas hacer otras canciones



Desafío:

  • Sumar más sensores:  Podés agregar el modelo para tener 3 notas más, lo que te permitirá hacer más canciones.
  • Sumar un Led bicolor a la cajita : Que prenda y apague cada vez que suena una nota.
  • Poner una canción: podrías poner que pulsando el LDR y el infrarrojos se reproduzca alguna canción ... el cumpleaños o alguna de navidad?.
