A construir y conectar!

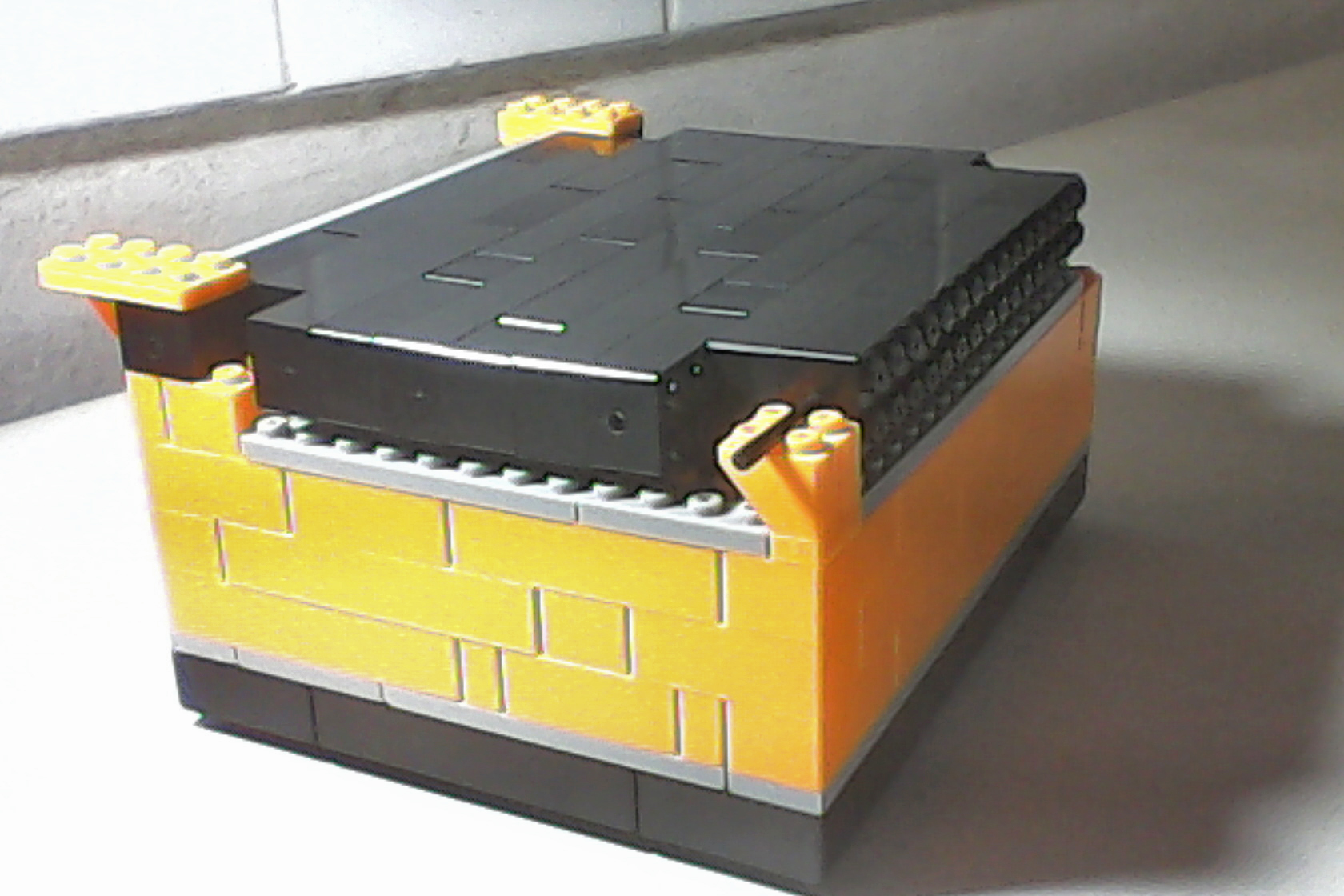

Construiremos la cajita con diseño libre. No hay instrucciones específicas de armado simplemente les mostramos algunas fotos de una de las alternativas posibles.

Necesitamos una batería, el R8, cable y un sensor de luz. Y toda la decoración extra que le quieras poner!




Piezas y dispositivos

  • Ladrillo inteligente R8
  • Batería
  • Sensor de luz
  • 1 Cables RJ11

Sensores y Actuadores

El Sensor de Luz es un Sensor Analógico (devuelve muchos valores) que nos permite detectar y medir la intensidad de luz del ambiente. El mismo es muy pequeño y sencillo de utilizar. Se trata de una foto resistencia (LDR) sensible a la luz, que devuelve valores de 0 a 1023 en función de la cantidad de luz recibida (0 = nada de luz, 1023=máxima luminosidad). Son sensores ideales para proyectos de iluminación o cualquier proyecto que necesite detectar la luz ambiente. Se utiliza conectado a los puertos analógicos CON4 CON5 CON4 CON6 CON8 del KIT

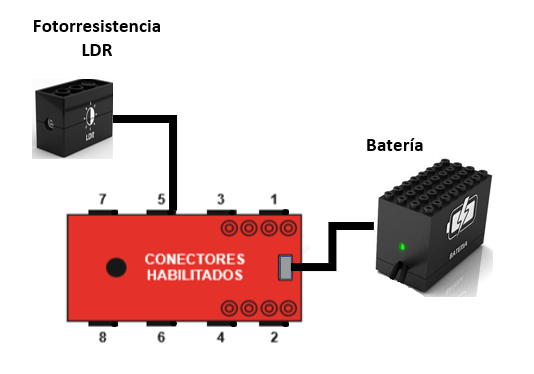

¡A conectar los componentes!

Conectar el motor en CON1 y CON2 el Ladrillo Inteligente «R8»


¡A programar!

Como puede observarse, el sensor se conecta en el puerto 5.
Vamos a probar con un valor de 60 como condición para comparar el nivel de luz que indica el sensor. Cualquier valor por encima de 60 (que son los valores que indica el sensor cuando se abre la caja) hará que comience la música.



¿Y la música cómo se logra?


Los sonidos del Parlante se programan  según la frecuencia que le corresponde a cada tono/nota musical que se quiera activar. En esta experiencia, usamos las 7 notas de la escala musical, –DO, RE, MI, FA, SOL, LA, SI-,  ordenadas de manera alternada, en una secuencia cualquiera.  La duración de cada nota se determina con los retrasos entre cada nota, que marcará el ritmo de la melodía. Esto se puede cambiar por cualquier melodía, más abajo les ponemos un archivo con la música de Star Wars.


Descargar música Star Wars


Te dejamos también una tabla con las distintas notas musicales para que puedas hacer otras canciones.


Desafío:

  • Cambiar la melodía:  Se pide modificar la programación para que la Cajita Musical emita un fragmento del «Cumpleaños Feliz».  Te proponemos investigar sobre las notas, la duración y secuencia de las mismas para reproducir el fragmento de la melodía propuesta.
  • Sumar un Led bicolor a la cajita : Que prenda y apague al compás de la melodía.
